PicoXtools I2C 嗅探（Sniffer）模式操作说明
一、功能介绍
本功能用于捕获并分析 I2C 总线上的通信数据，通过将 GPIO_8（SDA）和 GPIO_9（CLK）引脚连接到目标 I2C 总线，可实时监控总线上的读写交互；可帮助开发者分析 I2C 设备的交互逻辑、排查通信故障。

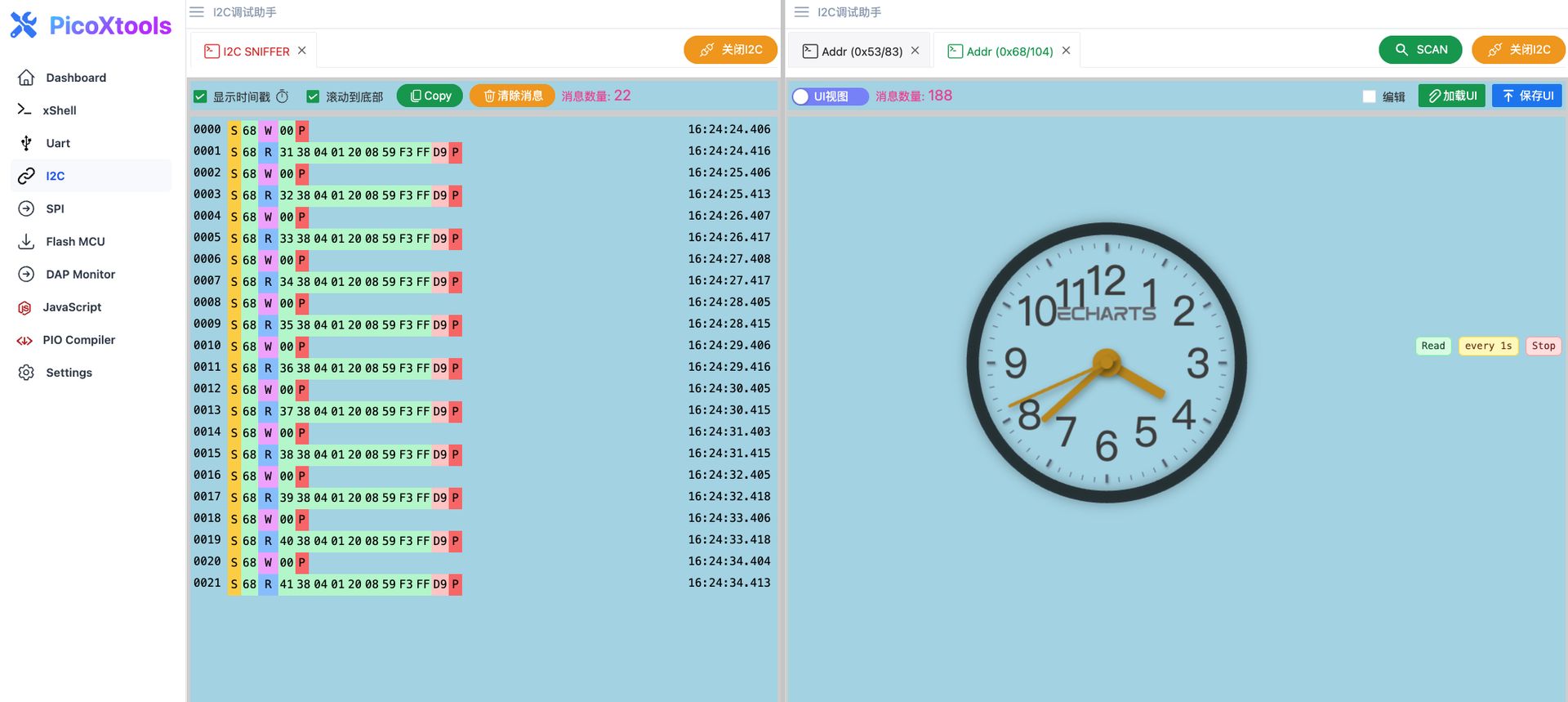

上图借助两个 PicoXTools 一个作为I2C总线 Sniffer实时监控总线上的读写交互;另一个与RTC(DS3231) 模块通信

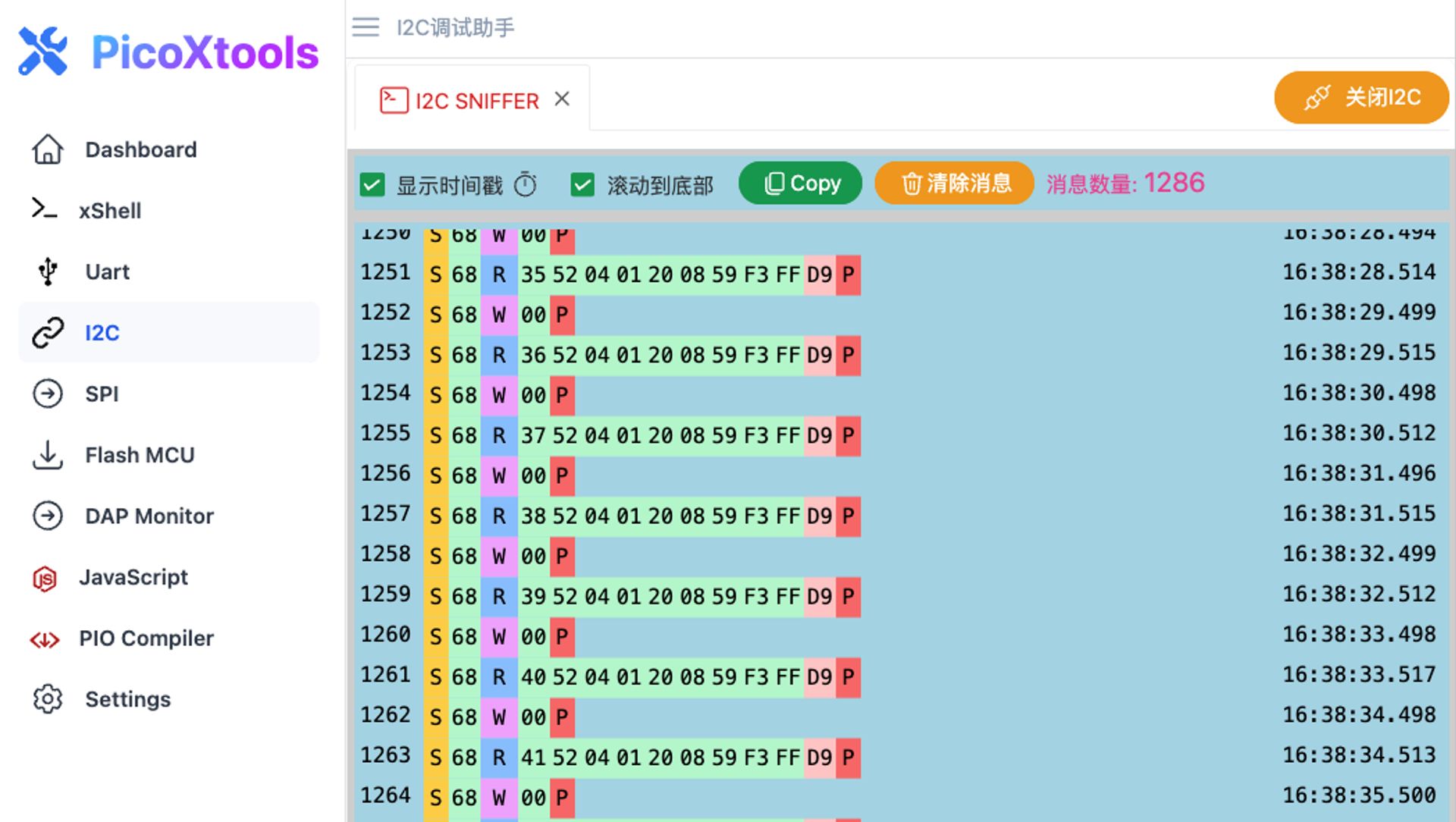

二、关键区域与元素解释
- 左侧导航栏：列出软件支持的功能模块，当前选中的是
I2C模块。 - 顶部标签页：
I2C SNIFFER表示当前处于 I2C 嗅探功能页。 - 操作按钮区：
显示时间戳：开启后每条通信数据会附带时间信息（如右侧的16:31:34.570）。滚动到底部：自动跟随最新数据滚动界面。Copy：复制捕获的 I2C 数据。清除消息：清空当前数据列表。消息数量: 800：当前已捕获 800 条 I2C 通信记录。关闭I2C：停止嗅探功能。
三、 I2C 数据解析
每条记录对应一次 I2C 通信交互，各字段含义如下：
0763：消息序号（第 763 条记录）。S：起始条件（I2C 总线通信的起始标志）。68：I2C 设备地址（此处为十六进制，代表通信的目标设备地址）。R：读操作（表示主机从该设备读取数据，若为W则是写操作）。41 45 04 01 20 08 59 F3 FF D9：读取的数据字节（十六进制，代表设备返回的具体数据内容）。P：停止条件（I2C 总线通信的结束标志）。
四、操作步骤
1. 硬件连接
将设备的 GPIO_8 引脚连接到目标 I2C 总线的 SDA 线，GPIO_9 引脚连接到目标 I2C 总线的 CLK 线。确保硬件连接稳定，无短路或信号干扰。
2. 软件配置（如界面所示）
- CLK/SDA 选择：确认下拉框选择为
CLK/SDA(GPIO_9/GPIO_8)，与硬件引脚对应。 - 模式选择：在
Master/Slave/Sniffer下拉框中选择Sniffer模式。
3. 启动 I2C 嗅探
点击蓝色的 “打开I2C” 按钮，设备将开始监听 I2C 总线数据。
4. 数据查看与分析
启动后，主界面将实时显示捕获到的 I2C 通信数据，包括地址、读写方向、数据字节等信息，便于分析总线交互逻辑。
五、注意事项
- 确保目标 I2C 总线的电压逻辑与设备兼容（通常为 3.3V），避免因电压不匹配导致设备或目标电路损坏。
- 嗅探过程中尽量减少总线上的额外负载，保证信号完整性，以获取准确的通信数据。
- 确保PicoxTools与被测设备共 GND
