快速上手 ​

开发板示意图 ​

接口引脚定义 ​

引脚定义
GPIO_5/ /I2C0_SCLGPIO_4/ /I2C0_SDAGPIO_3/GPIO_2/GND
GPIO_11/ GPIO_10/ GPIO_9/ GPIO_8/

DANGER

由于PicoXTools设计仅兼容3.3V电压级别，如果您连接一个5V设备进行调试，存在可能损坏设备的风险

接通电源 ​

将usb插入电脑

  • PicoXTools的电源灯会正常亮起

  • LCD 显示 “Hello PicoXTools

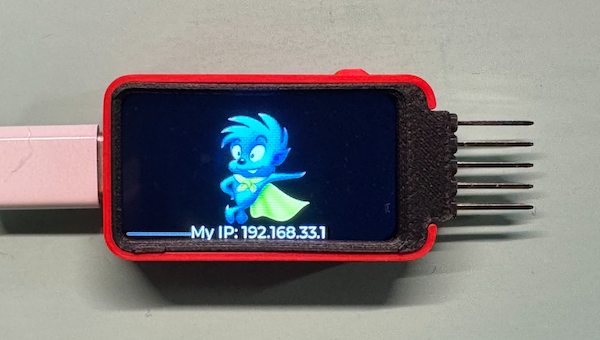

  • 约5秒钟后(DHCP client获取到IP）LCD显示PicoXTools的IP地址

    由于type-c 线缆的通用性，PicoXTools没有标配type-c线缆；随机赠送了1条10pin定制硅胶杜邦线，用于外接SWD、TTL 、 SPI 接口

设备状态 ​

通过lsusb命令查看系统中发现的usb设备。

sh
$ lsusb
Bus 001 Device 004: ID 2e8a:000c 2e8a PicoXTools  Serial: 0000
sh
$ lsusb
Bus 002 Device 003: ID 2e8a:000c PPVision PicoXTools
sh

Windows下可能需要修复一下驱动：
https://answers.microsoft.com/zh-hans/windows/forum/all/%E5%AE%89%E8%A3%85windows-10/2035bae4-322b-40c7-87d5-f946753b9e94

查看系统中发现的串口tty设备。

sh
$ ls /dev/tty.u*
/dev/tty.usbmodem00002
sh
$ ls /dev/ttyA*
/dev/ttyACM0
sh

查看usb磁盘
系统会挂载一个lable为"PICOXTOOLS"盘符

sh
$ ls   /Volumes
Macintosh HD PICOXTOOLS
sh

如何升级 ​

  1. 按住(不要松开)Boot键（rp2350旁边靠近FLASH 的是 boot键,另一个是 Reset)
  2. 按一下Reset键
  3. 等待2秒松开Boot键
  4. 会出现 RP2350的盘符
  5. 将uf2固件拖入(copy)RP2350盘符
  6. 等待升级完成（固件较大耐心等待）

连接 PicoXTools的Shell ​

通过PicoXTools的Web控制台 ​

  1. 打开chrome浏览器
  2. 输入网址 http://192.168.33.1
  3. 左侧导航栏选中xShell
  4. 输入help 查看可使用的命令



NOTE

通过浏览器访问xShell，无需连接rp2040的 uart0至JP4的UART0;浏览器通过websocket与 PicoXTools实时通信。

Win10 下的使用 ​

  • 设备管理
  • Keil 设置

注意:

PicoXTools为提升DAPLink的调试速度仅支持 2.1以上的 DAP协议(1.0 HID不再支持)。旧版本的Keil可能不支持 2.0 的 DAP协议需要升级为5.36+ 版本
